Utiliza el comando INSERT para incorporar el bloque inodoro autocad al dibujo y define un punto de inserción coherente con la posición prevista del sanitario en el alzado.
Descargar inodoro AutoCAD DWG Gratis – Bloque 2D para Baño
Descargar inodoro AutoCAD DWG Gratis – Bloque 2D para Baño
•
◉ 3 descargas
•
Actualizado 6 Sep 2026
•
Por niroqui

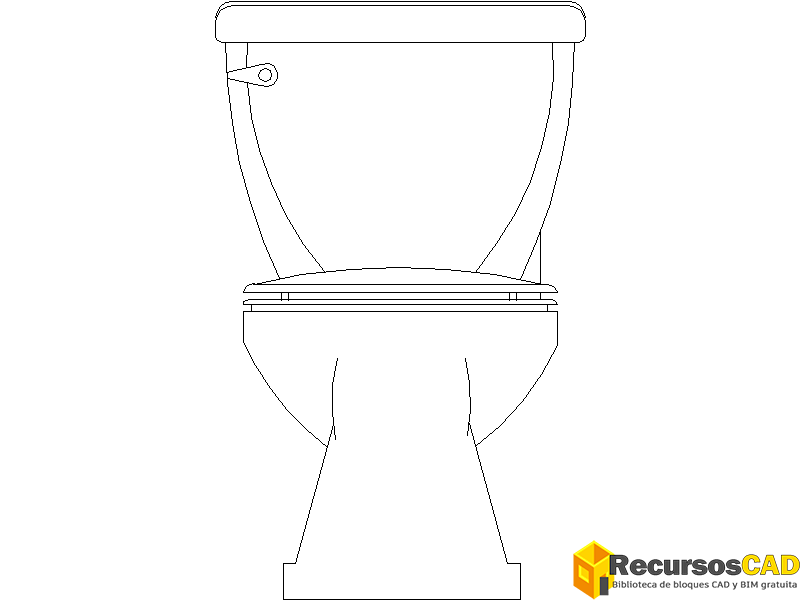

Inodoro autocad dwg gratis es un bloque DWG que representa en alzado frontal un sanitario completo con cisterna, tapa, asiento y pedestal. Su dibujo 2D mantiene proporciones realistas, con una altura aproximada de 0,75 a 0,80 m, por lo que puede integrarse fácilmente en alzados de baños, documentación arquitectónica y proyectos de interiorismo. El nivel gráfico permite identificar claramente cada elemento sin introducir líneas innecesarias que dificulten la lectura del plano.
Este inodoro autocad dwg gratis está pensado para arquitectos, delineantes, interioristas y estudiantes que necesitan incorporar rápidamente equipamiento sanitario a sus proyectos. Puede utilizarse como referencia durante el diseño y adaptarse posteriormente a las dimensiones exactas del modelo seleccionado. Al trabajar con un recurso editable, es posible ajustar escala, capas y propiedades gráficas para mantener la coherencia con el resto del proyecto y preparar planos de baño claros, ordenados y fáciles de interpretar. Desarrollado bajo el estándar DWG de el estándar DWG de Autodesk.
Aplicaciones del bloque de inodoro en proyectos de arquitectura
- En viviendas y apartamentos puede incorporarse a los alzados interiores del baño para representar la posición del sanitario respecto a paredes, revestimientos y demás equipamiento.
- En proyectos de reforma, descargar inodoro dwg permite disponer rápidamente de una base gráfica para documentar la nueva distribución y presentar el equipamiento sanitario previsto.
- Los estudios de interiorismo pueden utilizarlo para preparar alzados de baños en hoteles, viviendas, oficinas o espacios comerciales donde sea necesario definir visualmente los sanitarios.
- En documentación académica resulta práctico para completar ejercicios de arquitectura y delineación, evitando dibujar desde cero un inodoro cada vez que se desarrolla un cuarto de baño.
- También puede utilizarse como elemento provisional durante las primeras fases del proyecto y sustituirse posteriormente por el bloque específico del fabricante cuando se seleccione el sanitario definitivo.
Este inodoro autocad dwg gratis ofrece una base 2D práctica para completar alzados de baños sin tener que dibujar el sanitario desde cero. Puedes incorporarlo a viviendas, reformas, proyectos de interiorismo o documentación académica y adaptar posteriormente sus dimensiones al modelo comercial seleccionado. El bloque inodoro autocad permite mantener una representación limpia y coherente con el resto del plano. Si necesitas ampliar tu biblioteca de sanitarios, descarga este recurso, organízalo dentro de tus bloques de baño y reutilízalo cuando prepares nuevos proyectos en AutoCAD.
Descargar inodoro AutoCAD DWG Gratis – Bloque 2D para Baño
Descarga este recurso en formato DWG (ZIP).
Archivo listo para descargar
DWG (ZIP) · ~19 KB · Descarga gratuita
Espera 5 segundos. Después pulsa el botón para iniciar la descarga.
Compartido por
niroqui
Detalles técnicos
FormatoDWG (ZIP)
Tamaño~19 KB
Autorniroqui
Características del inodoro AutoCAD DWG gratis en 2D
- El bloque representa el inodoro en alzado frontal e incluye cisterna, tapa, asiento y pedestal, ofreciendo una lectura clara del sanitario dentro de planos interiores de baño.
- La geometría mantiene proporciones habituales de un WC convencional, con una altura aproximada de 0,75 a 0,80 m que sirve como referencia durante las primeras fases del proyecto.
- El dibujo está resuelto en 2D con líneas limpias y suficiente definición para utilizarlo en documentación arquitectónica sin sobrecargar visualmente los alzados interiores.
- Permite descargar inodoro dwg y reutilizar su geometría en diferentes proyectos de viviendas, apartamentos, hoteles, reformas y otros espacios que incorporen equipamiento sanitario.
- El recurso puede organizarse mediante capas para adaptar colores, grosores y tipos de línea a los criterios gráficos establecidos en cada proyecto o estudio profesional.
- La vista frontal facilita estudiar la relación visual del sanitario con paredes, revestimientos, accesorios, muebles y otros elementos incluidos en los alzados del cuarto de baño.
- El inodoro autocad dwg gratis puede modificarse para ajustarlo a las medidas del fabricante elegido, algo especialmente útil antes de preparar documentación técnica definitiva.
Guías y tutoriales
Lo esencial para insertar, escalar y adaptar este DWG a tu proyecto.
01
Guías rápidas para este DWG
Empieza por aquí después de descargar el archivo.
02
Guía rápida de este recurso
Indicaciones generadas específicamente para este archivo.
MANUAL RCAD
Cómo insertar y editar el bloque de inodoro en AutoCAD
02
Comprueba las unidades y dimensiones después de insertarlo; si necesitas corregir su tamaño, aplica SCALE utilizando como referencia una medida conocida del sanitario especificado.
03
Con el comando LAYER, coloca el bloque en una capa destinada a sanitarios o equipamiento y asigna las propiedades gráficas correspondientes al estándar de tu proyecto. Ver escalas en arquitectura.
04
Si necesitas modificar líneas o componentes individuales, utiliza EXPLODE para descomponer el bloque, aunque conviene conservar previamente una copia original para futuras reutilizaciones.
05
Revisa finalmente la posición y dimensiones respecto a paredes, revestimientos y elementos próximos, comparando el dibujo con la ficha técnica del sanitario antes de cerrar los planos de ejecución.
03
Comandos y tutoriales recomendados
Amplía cada tema con una guía completa.
BEDITEditar un bloque con BEDIT
→CapasOrganizar y cambiar capas
→MOVE · ROTATEMover y girar con precisión
→EXPLODECuándo descomponer un bloque
→SCALEEscalar usando factor o referencia
→UNITSConfigurar y convertir unidades
→PURGELimpiar elementos que no utilizas
→Crear bloquesCrear y reutilizar tus propios bloques
→Comentarios (0)
Consulta las opiniones o participa en la conversación.
Preguntas frecuentes
El bloque representa un inodoro convencional en alzado frontal, con una altura visual aproximada de 0,75 a 0,80 m incluyendo la cisterna. En la práctica, conviene comprobar las unidades y medir el dibujo después de insertarlo, ya que las dimensiones definitivas deben ajustarse al sanitario especificado en el proyecto. Si utilizas el inodoro autocad dwg gratis como referencia inicial, verifica siempre las medidas del fabricante antes de preparar planos de ejecución.
La información proporcionada del recurso no especifica la versión exacta de AutoCAD con la que se guardó el DWG, por lo que no sería correcto asegurar compatibilidad concreta con AutoCAD 2010, 2018 o 2024. Lo recomendable es abrir el archivo y comprobar su versión. Si AutoCAD lo reconoce correctamente, puedes guardarlo después en la versión DWG que utilice habitualmente tu estudio para mantener una biblioteca CAD homogénea.
Primero comprueba las dimensiones y utiliza SCALE si necesitas adaptar el tamaño del sanitario. Con LAYER puedes asignarlo a una capa específica para controlar color, grosor y visibilidad. Si necesitas editar líneas concretas, EXPLODE permite descomponer el bloque, aunque en proyectos reales conviene conservar una copia original antes de hacerlo. Así podrás modificar la geometría sin perder una versión reutilizable del bloque para otros planos de baños.
El bloque resulta útil en alzados de baños de viviendas, apartamentos, hoteles, oficinas, reformas y proyectos de interiorismo. Su representación frontal permite mostrar la relación del inodoro con revestimientos, accesorios, paredes y mobiliario próximo. Desde nuestra experiencia, este tipo de recurso funciona especialmente bien durante la documentación gráfica y las fases preliminares; para ejecución, las dimensiones deben contrastarse con la ficha técnica del sanitario realmente prescrito en el proyecto.
Puedes utilizar el inodoro autocad dwg gratis principalmente en alzados interiores, detalles de equipamiento sanitario y documentación 2D de cuartos de baño. Al tratarse de una vista frontal, encaja especialmente bien cuando necesitas representar la apariencia y posición vertical del WC. Para una planta de distribución necesitarías además una representación superior adecuada. El bloque puede integrarse con lavabos, duchas, bañeras y otros sanitarios para completar la documentación del baño.
